PRODUCT FEATURE
■ 产品特性
■ | 剩余电流测量 | |
● | 实时采集系统内各配电箱、配电柜内线路剩余电流的数值,以数据和图形的形式显示 | |
● | 显示信息包括剩余电流的当前数值,预警值,报警值等 | |
● | 系统发生预警和报警时,相应线路的表示颜色会发生变化,方便快速定位隐患部位和分析漏电原因 | |
■ | 线路温度监测 | |
● | 实时采集各分支回路的3相线缆的温度,对于主回路,MVF-SZ监控器更支持测量1路箱(柜)壁温度 | |
● | 显示信息包括线路温度的当前数值,预警值,报警值等 | |
● | 系统发生预警和报警时,发现隐患的回路(具体到单个相线)会被高亮显示出来,使查找故障位置非常方便 | |
■ | 平面图报警指示 | |
● | 系统发生预警或报警时,无论当前查看的是哪些界面,系统都会自动弹出发生新报警的醒目提示框 | |
● | 提示框以3D图和平面图的方式,提示用户隐患发生的具体位置。自动为用户定位发生预警和报警的地点 | |
■ | 在线整定参数 | |
● |
所有的MVJ668电气火灾监控系统的现场设备(MVF-SZ、MVF-MN)均支持在线参数整定,用户不必离开监控室,即可对整个系 统的预警和报警的限值进行调整和设定;用户在增减用电负载后需要调整报警设定值时,在线参数整定的功能会带来极大的方便 |
|
■ | 安全分析报表 | |
● | 用户可以自定义在每天的某个时间对于当天的系统运行状况进行分析汇总,将数据保存为一份报表 | |
● | 报表清晰的显示系统存在安全隐患的部位,根据报表中提供的相关汇总数据,用户可以及时的对现场的设备进行调整和维护 |

PRODUCT FUNCTION

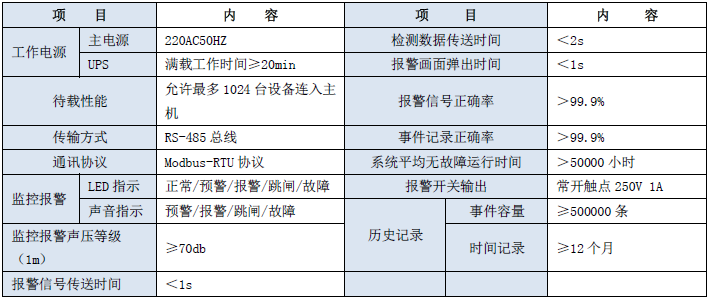

■ 主机参数
■ 系统结构(范例)
■ 系统说明(范例)
■ | 适用于现场情况比较复杂,单一方案无法满足需求的场合 | |
● | 需要分区域管理的现场采用监控器+探测器的组合方案 | |
● | 需要集中管理的现场采用电气火灾监控探测器的方案 | |
● | 统一采用RS-485总线,方便系统架构 | |
● | 统一采用MODBUS RTU通讯规约,方便系统管理 | |
■ | 配置 | |
● | 主机:MVJ668-*型监控主机 | |
● | 系统软件:MVJ668 | |
● | 监控器:MVF-SZ系列 | |
● | 探测器:MVF-TSZ系列 | |
● | 监控探测器:MVF-MN系列 | |
● | 剩余电流互感器:MVF-TMN系列 |

SPECIFICATIONS

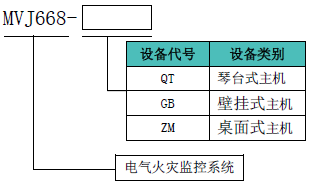

■ 型号命名
